Przedmiot nr
KP00086
Trójkąt montażowy poziomu 10-60
Konstrukcja
Opis produktu

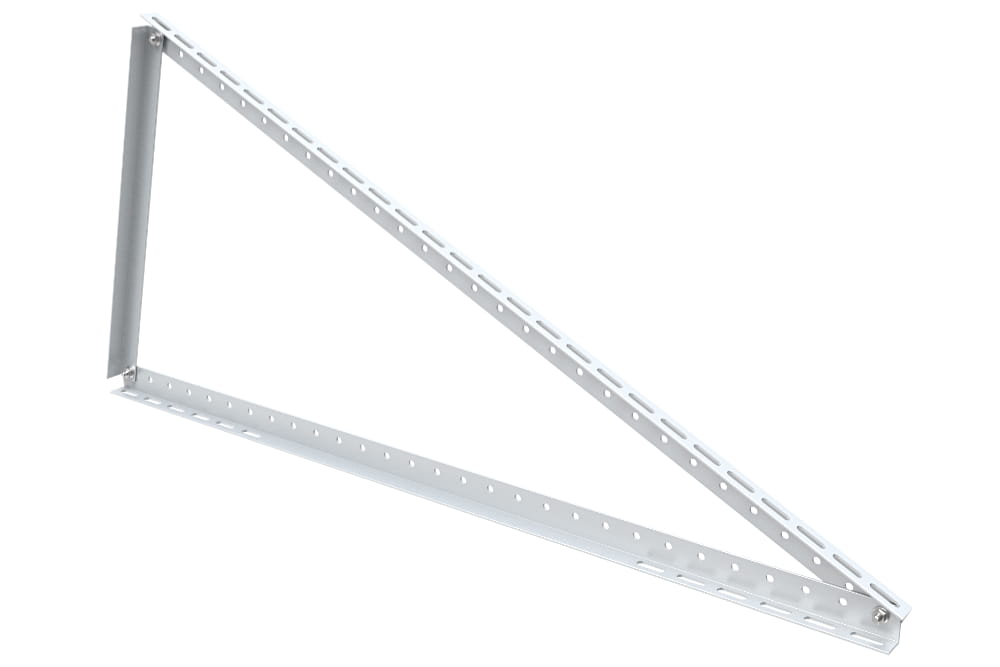

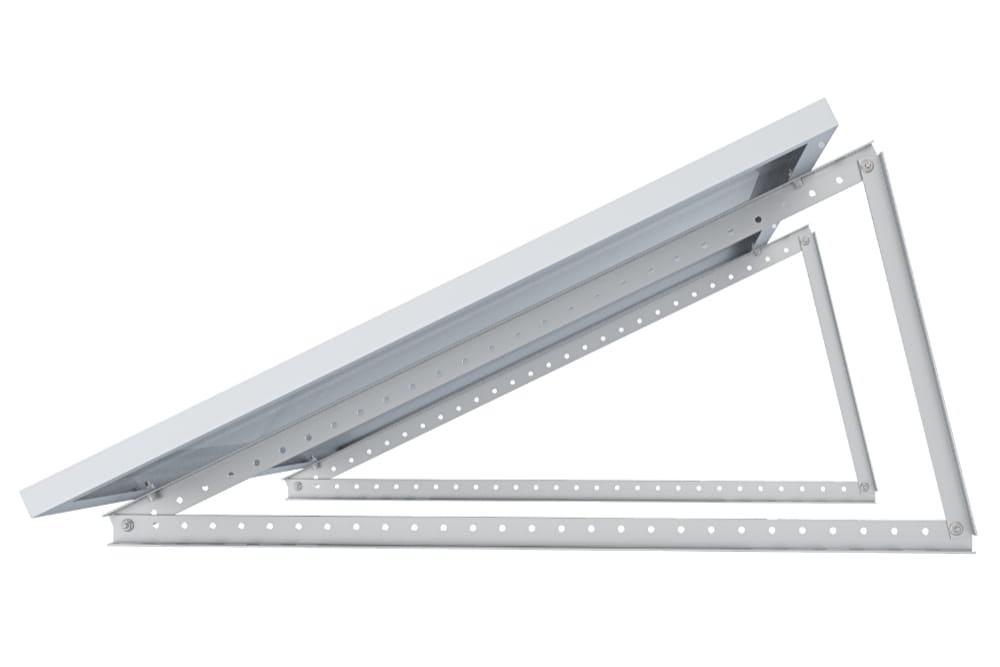

Regulowany trójkąt aluminiowy przeznaczony do montażu paneli fotowoltaicznych w orientacji poziomej. Przeznaczony do dachów płaskich oraz powierzchni o niewielkim nachyleniu. Umożliwia regulację kąta w zakresie 10–60°.
Konstrukcja wykonana jest z aluminiowych kątowników o grubości 3 mm. Podstawa oraz przeciwprostokątna mają długość 1180 mm, natomiast maksymalna wysokość konstrukcji wynosi 520 mm.
Specyfikacja techniczna
- Zakres regulacji kąta: 10–60°
- Orientacja paneli: pozioma
- Materiał: aluminium
- Grubość kątownika: 3 mm
- Podstawa: 1180 mm
- Przeciwprostokątna: 1180 mm
- Wysokość konstrukcji: 520 mm
- Otwory montażowe w przeciwprostokątnej: 41 × 9 mm
- Podłużne otwory montażowe w podstawie: 41 × 9 mm
- Kompatybilne śruby mocujące: M8
- Zastosowanie: montaż paneli fotowoltaicznych na dachach płaskich i o małym spadku
